Cómo elegir un transceptor óptico sin comprar el módulo equivocado

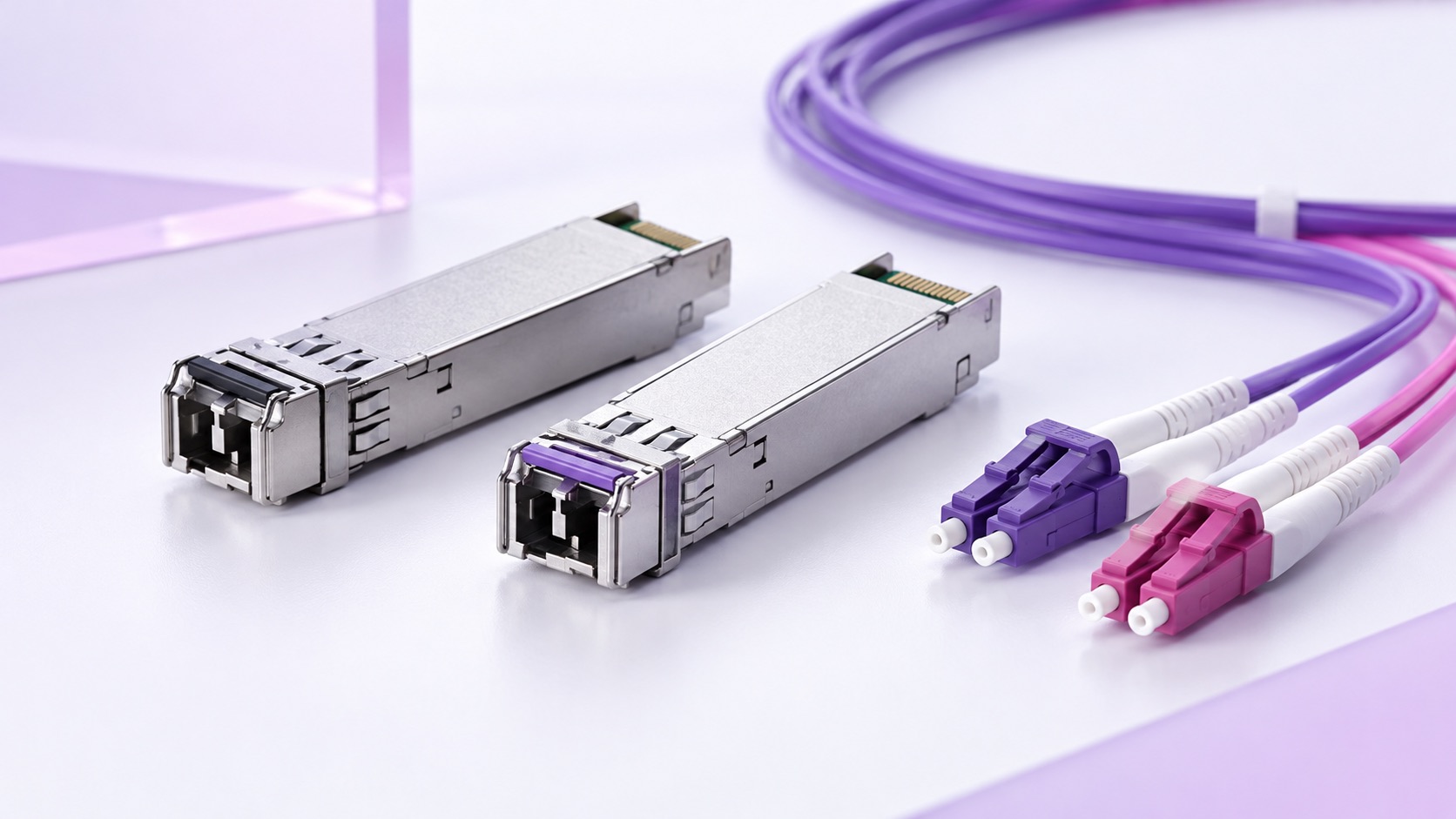

Un módulo puede entrar en el puerto y seguir siendo la compra equivocada. Antes de cotizar un SFP o SFP+, registra el modelo y software de ambos equipos, la velocidad requerida, el tipo de fibra, los hilos disponibles, la distancia y los conectores. Después valida presupuesto óptico y compatibilidad. Los kilómetros anunciados en la ficha no reemplazan esas comprobaciones. La portada de esta nota es una ilustración de componentes genéricos, no una fotografía de un SKU o instalación real.

Revisión técnica: Camilo Zuluaga. Actualizado el 21 de octubre de 2026.

1. Empieza por el puerto y la velocidad

Identifica el equipo exacto en cada extremo y consulta qué formato, tasa y módulos admite su fabricante. La guía de la matriz de compatibilidad óptica de Cisco permite buscar por dispositivo, transceptor, velocidad, alcance, cable y factor de forma. La ficha SFP+ de Cisco advierte que no todos sus equipos admiten todos sus módulos. Esto no certifica un módulo de otra marca ni sustituye la matriz del fabricante de tu equipo.

Un ejemplo concreto: el manual oficial del MikroTik hEX S RB760iGS especifica una jaula SFP para módulos de 1,25 Gb/s. No cotices un transceptor SFP+ de 10 Gb/s para ese puerto solo porque la pieza parece encajar. Confirma el código exacto del equipo: el nombre comercial hEX S también se usa en otra generación con especificaciones diferentes.

2. Haz coincidir óptica y fibra

Comprueba si la planta es monomodo o multimodo y su clase. Como ejemplos de una familia concreta, Cisco documenta 10GBASE-SR de 850 nm sobre multimodo y 10GBASE-LR de 1310 nm sobre monomodo. En esa ficha, ciertos SR alcanzan hasta 300 m en OM3 y 400 m en OM4; ciertos LR llegan a 10 km en la fibra monomodo especificada. No conviertas esas cifras en una regla para cualquier SR o LR: valida módulo, fibra y condiciones del enlace juntos. Ver especificaciones oficiales de Cisco.

3. Cuenta hilos, longitudes de onda y conectores

Un enlace dúplex requiere caminos de transmisión y recepción. Si solo tienes un hilo, pedir «BiDi» no basta: selecciona dos módulos complementarios, de modo que la longitud de onda transmitida por uno coincida con la recibida por el otro. Cisco muestra un par BXD/BXU que intercambia 1330 y 1270 nm. Revisa también el conector y el pulido: para los LC/PC descritos en su ficha se admiten latiguillos PC o UPC, pero no APC. No conectes APC a un puerto que el fabricante declara para PC/UPC. Consultar la ficha SFP+.

4. Calcula la pérdida; no compres solo por distancia

Estima la pérdida de fibra, conectores, empalmes y, si existen, otros elementos ópticos del trayecto. Compara la potencia prevista en recepción con los límites mínimo y máximo del par de módulos exacto y deja margen de diseño. Fluke Networks explica el presupuesto de pérdidas, los límites de longitud de cada aplicación y la comprobación de pérdida de inserción después de instalar el canal. Estar por debajo de la distancia comercial máxima no demuestra por sí solo que el enlace funcionará.

La pérdida demasiado baja también puede ser un problema: Cisco exige atenuadores en tramos cortos para determinados módulos ER, ZR y BiDi de largo alcance y publica límites de potencia de recepción. No agregues un atenuador por costumbre; consulta la ficha de los módulos exactos y el cálculo del enlace. Ver condiciones por modelo.

Datos mínimos para pedir una cotización comparable

1. Marca, modelo y versión de software de los equipos en ambos extremos.

2. Velocidad y formato admitidos por los puertos.

3. Fibra monomodo o multimodo, clase y número de hilos disponibles.

4. Longitud total, conectores, empalmes y demás elementos del trayecto.

5. Tipo de conector y pulido en cada extremo.

6. Ambiente y temperatura de operación; puede requerirse una variante industrial.

Si falta un dato, pide una opción condicionada y deja escrito qué debe validarse antes de comprar. Un módulo parecido no es una equivalencia técnica aprobada.
